街路照明用フォトリレーの選び方
人は常に自分の仕事を容易にすることを求めていました-彼は彼が彼に彼が彼が彼に彼が彼に彼が彼に彼が彼が彼をかなり長い距離で空間でそれを動かすことができる車、それから物を個別に消してそして絞る自動洗濯機を動かすことができる車を発明したホイールを発明しました。まるで魔法のように通りの明かりが点いたり消えたりするようになりました。たそがれが始まると、ランプが点灯し、太陽が昇ると消えます。これは、街路照明のフォトリレー、またはトワイライトスイッチとも呼ばれます。.
コンテンツ
- フォトリレーの動作原理
- 機能デバイス図
- 街路照明用フォトリレーの種類
- ケース内にフォトセルを備えたデバイス
- 内部フォトセルとタイマー付き
- 調整可能なしきい値を持つリレー
- リモートフォトセルデバイス
フォトリレーの動作原理
すべてのフォトリレーの動作原理は、街路の照明レベルを制御するフォトセンサーの動作に基づいています。このセンサーは、リモート、つまりリレーハウジングの外側に配置して、組み込みにすることができます（フォトリレーとセンサーは配電盤に直接取り付けられています）。リモートフォトセルには、環境の影響と気密性に対する保護の点でパフォーマンスが向上した堅牢なハウジングが必要です.
フォトリレーにはポテンショメータも装備されているため、スイッチをオン/オフするためのしきい値を正確に決定できます。また、システム全体が偽陽性から可能な限り保護されるように（フーリガンはまだロシアに転送されていません）、特別なデバイスが干渉の可能性からフォトリレーに組み込まれています。すべての証明書を備えた高品質の機器は、マスターが設定した条件から一定時間が経過した場合にのみ機能します.
フォトリレー接続図
必要に応じて、配置条件に最適なフォトリレーの光に対する感度の範囲を設定することができます。たとえば、家のポーチにフォトリレーが設置されていて、夏の場合、ガレージや他の部屋にあるリレーとは動作範囲が異なります。つまり、光の強度に基づいてデバイスをプログラムできます.
ほぼすべてのフォトリレーの筐体にスイッチが組み込まれているため、手動でデバイスのオン/オフを切り替えることができ、小さな「休息」を与えることができます。また、一部のモデルには、特定の（プログラムされた）時間にリレーをオフにするタイマーが装備されているため、機器が無駄に機能しません.
機能デバイス図

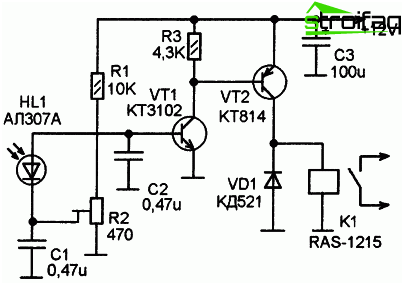

簡単なフォトリレー回路
この図は、照明強度の変化に対応する街路照明のフォトリレー方式を示しています。ここでは、インジケーターLEDがセンサーとして使用され、フォトセルと同じ原理で動作します.
LED（この場合はHL1）-これは、結晶に入射する光の強度に比例する電圧を生成するフォトセルです。回路には定電圧源R1-R2もあり、フォトリレーの感度を調整できます。これは、LEDによって光感度が異なるためです。.
抵抗R2は、HL1によって生成された電圧と合計された初期電圧VT1を制御します。フォトリレーを切り替えるためのしきい値を調整できるのはこの要素です.
街路照明用フォトリレーの種類
フォトリレーの範囲と詳細に応じて、いくつかのタイプがあります。
- フォトセルとハウジング内のフォトセル
- ケース内にフォトセルを備えたフォトリレーとタイマー
- しきい値調整付きフォトリレー
- リモートフォトセル付きフォトセル.
さらに、かなり狭い産業や極北で使用される機器にはいくつかのタイプがあります.
ケース内にフォトセルを備えたデバイス
このタイプのストリートフォトリレーを使用すると、人間の介入なしに、暗くなってからライトをオンにし、日の出時にオフにすることができます。デバイスのケースは透明ですが、有害な環境の影響からフォトセルを確実に保護します.
内部フォトセルとタイマー付き
街路照明用のこのフォトセルには、上記の利点に加えて、時間に応じて照明を制御できるというもう1つの明確な利点があります。このようなデバイスを使用して、フォトリレーの解決時間を設定できます。ライトレベルが設定された値より低い場合、デバイスは許可された期間オンになります。光量が設定値よりも高い場合、出力はオフになります。タイマーが許容時間外であってもオフになります.
また、タイマーも異なります。一部のデバイスには日タイマーが装備されていますが、他のデバイスには週次タイマーと年次タイマーさえ装備されており、後者の場合、許可されるリレー操作期間は、日ごとに異なるように設定できます。.

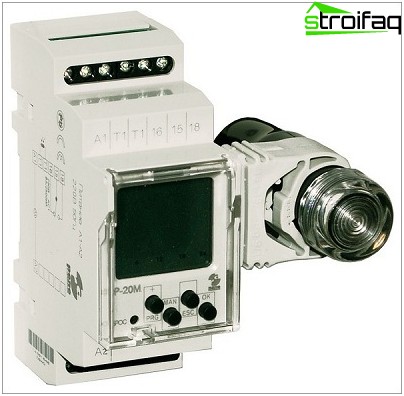

ウィークリータイマー付きフォトリレー：デバイスの動作モードを1週間前もってプログラムしたり、パラメーターを変更したり、週末などを強調したりできます
調整可能なしきい値を持つリレー
このタイプのリレーは、前の2つのリレーと同様の動作原理を持っていますが、ケースの底面には小さな「ハンドル」があり、その回転によってフォトセルのしきい値が調整されます。レギュレータを正の方向に回すと、たとえば雷雨時や曇りの天候のときなど、わずかに暗くなってもライトが点灯します。マイナスの方向に回すと、デバイスは暗くなったときにのみ機能します.

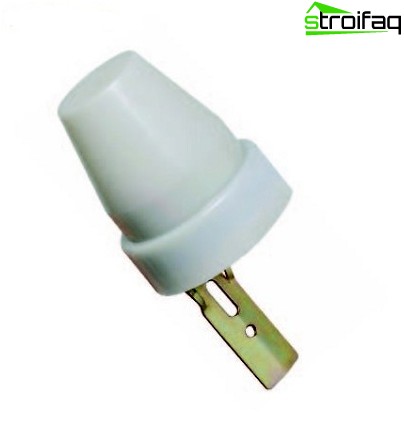

デバイスのパラメータを調整できるため、しきい値を調整できるフォトリレー
したがって、このデバイスを使用すると、特定の地域に固有の季節や気象条件に応じてリレーを制御できます.
リモートフォトセルデバイス
このデバイスを使用すると、メインリレーユニットとは別にフォトセルを配置できます。最初から2番目の最大距離は100〜150メートルに達することがあります。ユニット自体は電気パネルに取り付けられています.
リモートフォトセルを備えたフォトセル：利点は、デバイスの主要コンポーネントを保護された部屋に設置できることです
バイヤーのヒント
まず第一に、自分のニーズと機会に焦点を当て、そしてあなたが住んでいる条件から進みます。したがって、しきい値を調整できるリレーは、夏のコテージと集合住宅の両方の建物に理想的なオプションです。このデバイスは、年間の時間に応じて定期的に調整できるため、電気の光熱費を大幅に節約できます。.
フォトセルが内蔵されたリレーは、取り付けが簡単で、電気技師に任せる必要がないという点で優れています。ほとんどの人が作業に対応できます。しかし、外部フォトセルを備えたデバイスは、ある程度のスキルと一定のスキルを必要としますが、大規模な産業企業、倉庫、その他の同様の機関に最適です.
タイマー付きのリレーは少し高価ですが、ニーズやニーズに合わせてプログラムできるため、請求書の支払いを大幅に節約できます。デバイスは、必要なときにのみ機能し、太陽と月が必要なときに機能しません。あなたが設定した時間に応じてオンになるだけでなく、必要なモードで動作します.
フォトリレーはあなたの手と考えを解放する普遍的なデバイスです。彼自身がライトをオン/オフし、ライトレベルの変化に対応し、あなたの安全を守ります。さらに、デバイスにはモーションセンサーを追加できます。モーションセンサーは、呼び出されたゲストまたは招待されていないゲストのアプローチを即座にリレーに「通知」します。この細部はあなたの家を本当の要塞にして、居心地が良く居心地の良いものにします。.
