階段といくつかの図面を設計するためのルール

多くの場合、経済を説明するのが難しい目的で、郊外の不動産の将来の所有者はさまざまなパフォーマーを雇っています。家は1人の請負業者によって建てられており、インテリアデザインはまったく別の会社に委託されています。その結果、階段のデザインは特定の条件に「適合」する必要があります。特に、これらのデザインは建築家によって抽象的にのみ描かれることが多いためです。.

独立してカントリーハウスを建設する人にとって、階段の設計方法を知ることも必要です。確かに、見かけの単純さにもかかわらず、快適で安全な動きのために設計されたデザインは、原生動物のリストに帰することはできません.

コンテンツ

選択する階段の種類?
設計要件

私たちは快適で安全な幅を選択します
急勾配または単純-階段の傾斜
ステージの寸法の計算
架空のミドルライン

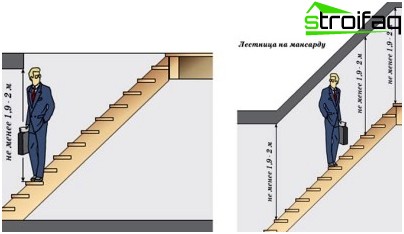

通路の高さの計算

選択する階段の種類?

階段の材料の選択は、家の首都と構造の耐火性の程度を決定します。空間の階段の建設に割り当てられた形状、天井の高さ、および建築スタイルが形状の選択に影響します。最も安全で、最も安全なリフトと反対方向への動きを提供し、1つの行程と15のステップを持つ緩やかな傾斜のデザインを認識します。.

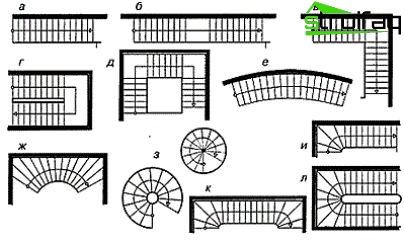

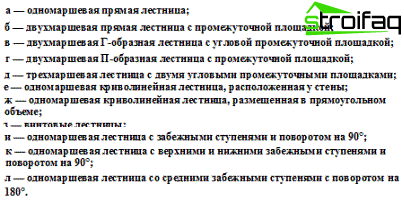

階段の設計：郊外の建設で最も頻繁に使用される構造のタイプ

ただし、スペースが限られているため、複雑ならせん階段を設置するために、エリア内で別のコンパクトオプションを探す必要が生じることがよくあります。階段を実行する図面は、ほとんどすべてのプロジェクトに「入力」できます。 2つの行進の構造は、ねじバージョンよりも多くのスペースを必要としますが、単純な穏やかな類似物よりは少なくなります。彼のプロジェクトでは、クロスカントリーのステップと行進の間にプラットフォームの両方が存在する可能性があります.

お絵かき 2階への階段：左側は階段を上った構造で、右側は着陸付きの2フライトバージョンです。

階段を完全に独立して設計および製造する予定の場合は、建築材料として木材に細心の注意を払うことをお勧めします。処理が簡単で、小さなエラーを修正でき、変更に不必要な費用がかかりません。コンクリートから注ぐモノリシック構造とは異なり、将来の構造のすべてのコンポーネントを施設で行う必要はありません。金属製の階段のように、個々の要素から組み立てられます。図面は、既存のタイプ（ねじ、2フライト、フラット、U字型、半円形など）の構築用に設計できます。.

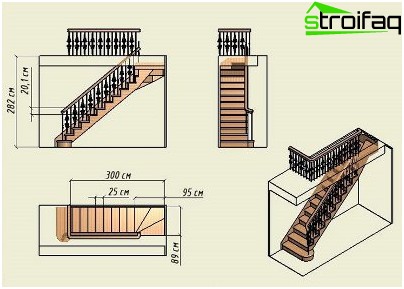

2階への単純な単一階段の描画

設計要件

設計作業の前に測定を行います。平面図の面積、開口部の寸法、下の床から天井までの高さ、床の厚さによる上層の電力を正確に測定する必要があります。両方のフロアで粗いフロアのみを使用して測定を行う場合、将来のフロアの推定高さを考慮する必要があります.

開口部が十分に広くない場合は、穴を大きくするか、コンクリートを切り落とすか、余分な木の梁を切り落とす必要があります.

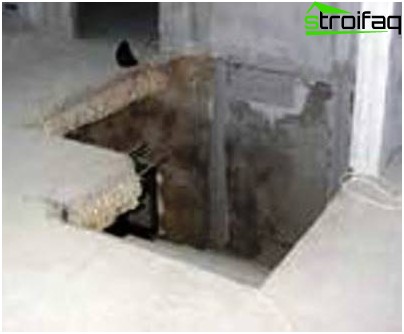

多くの場合、設計された階段では、開口部を増やす必要があります

注意。階段の吹き抜けには通信がないはずです。.

2階への階段を上手に描くには、1階の部屋の正確な計画が必要です。ニッチ、棚、窓、ドアが階段に隣接している場合は、その上に明確に示す必要があります。ドアの測定はプラットバンドで行われ、窓を正確に指定するには、床に対する相対的な位置と窓辺の寸法も必要になります.

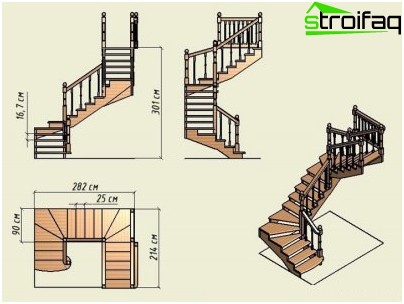

ランニングステップのある階段の描画：ランニングステップの最も狭い場所の幅は10 cm以上にしてください

さらなる計算に必要な特性：

マーチ幅;
急勾配;
歩数.

これらのパラメータはすべて相互に依存しているため、任意に割り当てることはできません.

私たちは快適で安全な幅を選択します

階段をあらゆる方向に上るとき、ユーザーは狭すぎるスペースと危険の感覚で不快感を経験するべきではありません。幅とは、2つの手すりの間の距離、または手すりと囲い壁の間の距離を意味します。らせん階段または基本的なシングルマーチ構造が設計されているかどうかにかかわらず、このパラメーターを決定するために同等の建築基準が使用されます。

快適性を高めたい場合は、125 cmをプロジェクトに配置します。
構造が2つの壁の間にある場合は110 cm。
構造に2つのフェンスがあるか、壁の片側に隣接している場合は90 cm。
はしごを使用してかさばるアイテムを運ぶことを意図していない場合は、ガードが1つの80 cmでも問題ありません。
庭の家や家庭内では70 cmが適切です.

階段の幅は、簡単にアクセスできるようにし、不快感を与えたり、危険感を引き起こしたりしないようにする必要があります

らせん階段の下では、110 cmの最小幅を考慮して図面を作成する必要があることを知っておく必要があります。最適なサイズは140 cmです。ねじ構造の幅は、ステップの端から支柱の中心までの距離です。階段のフライトが互いに向けられている場合、それらの間に少なくとも10 cmの距離が必要.

急勾配または単純-階段の傾斜

パラメータは、階段の寸法と設計された構造の面積と相互に関連しています。急な階段は場所をとりませんが、快適さには差がなく、穏やかなオプションが便利ですが、使用可能なスペースがたくさん取られます。移動の快適性と安全性を面積の最小損失と組み合わせたい場合は、2つの行進タイプを選択します。彼ら自身が、階段を実行する階段の描画または踊り場のある設計プロジェクトを実行または注文します。.

最も便利な階段の角度は23から37°の範囲であり、階段が急であるほど、階段に沿った上昇と下降が危険になります。

傾斜が23の階段の代わりに？緩やかな傾斜路を配置できます.
23を超え、37未満の最も快適な傾斜?.
45度の傾斜？構造を構造のカテゴリに変換します。これは、階段に向かって回転することによってのみ下降できます。.

50以上？傾斜ははしごにのみ設定できます.

ステージの寸法の計算

階段に沿って両方向に移動するのに最も便利なのは、踏み板の幅の合計（g）とライザーに2つの高さ（h）を掛けた値に等しい比率です。.

g + 2 h = 62〜64 cm（まっすぐな道に沿った大人の標準的なステップ）

ステップの高さと幅のバリエーションは、この要件を満たす必要があります。将来の構造の急勾配と個人の好みに応じて、ステップの寸法が計算されます.

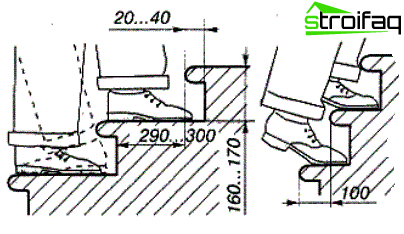

階段の設計と製造：トレッドの幅とトレッドの高さの計算は、構造の急角度と個人の好みに依存します

脚を32 cm以下の高さに持ち上げるのが便利ですが、快適な最大ステップ高さは15 cmであることを考慮してください。17cmを超えるライザーを使用することはお勧めしません。 2つ以上の行進がある木製の階段、コンクリートまたは金属構造を設計している場合、1つの行進に10〜15のステップがあることが最も便利であることを覚えておく必要があります。.

階段の目的に応じて、踏み板の幅が選択されます。最小値は20 cm、標準値は32 cm、推奨制限値は40 cmです。構造の寸法が十分に広いトレッドを作成できない場合は、ライザーの上のトレッドのオーバーハングは許容されます。暴走ステップを設計するときは、狭い部分の幅を10 cm以上にする必要があることに注意してください。.
