民家の避雷方法：システムのデバイスと機能

民家の避雷方法

稲妻は巨大な破壊力を持っており、古代から人類にとって大きな問題となっています。これは最も危険な自然現象の1つであり、人々の健康と生命、および財産に脅威をもたらします。技術の発展とさまざまな無線機器の出現により、落雷のリスクが高まっています。同時に、現代の科学の発展はそれとの戦いに成功しています。雷雲が空に近づき、雷が彼を突き刺すとき、彼は以前に直接の衝撃から家を守っていたので、警告と賢明な人はそれらを恐れません。したがって、良いホストは確かに民家の避雷方法に関心を示し、この単純なことを無視しないでください、同時に人類の素晴らしい発明.

コンテンツ

• 雷は本当の脅威です
• 種類、避雷の原理
• 避雷装置

• 避雷針：さまざまなタイプ
• ダウンコンダクターの機能と操作
• 避雷システムの接地

システム要素を修正する方法

いくつかの避雷のヒント

雷は本当の脅威です

雷の発生の性質を知ることは重要です。これは保護システムの基礎です.

稲妻は魅力的であるだけでなく、非常に強力で恐ろしい現象でもあります。これは雷雲に電荷が蓄積することにより生じる電流のインパルスです。現在の強さは200,000 Aに達する可能性があります。確かに、そのような電光は非常にまれであり、多くの場合、最大100,000 Aの電力を持つ電光があります。地球上では、毎秒最大200の電光が形成されます。そして、一軒家の落雷の確率は非常に小さいですが、後悔するよりは気をつけた方がいいです。異なる材料を通過すると、電気火花放電により熱エネルギーが形成され、これが火災や破壊の原因になります。この現象は木造建築にとって特に危険であり、ほとんどのカントリーハウスやコテージはこの素材で作られています。.

この点で、住宅所有者は家を落雷から保護する必要性について質問があります。民家の落雷保護が必要です：住宅を火事から保護します。さらに、システムのコストは、建設見積もりに非常に小さなシェアをとります.

種類、避雷の原理

建物の避雷システムには2つのタイプがあります。

• 受動的
• そしてアクティブ.

パッシブシステム-避雷針、ダウンコンダクター、接地で構成される従来の保護システム。その動作原理は単純です。避雷針は放電をキャッチし、地面に落とす接地導体にダウンコンダクターを使用して放電します。屋根の材質と屋根のタイプを検討する価値があるため、これらの機能に応じて、避雷のタイプが正しく選択され、最大の信頼性が確保されます.

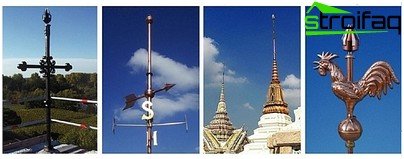

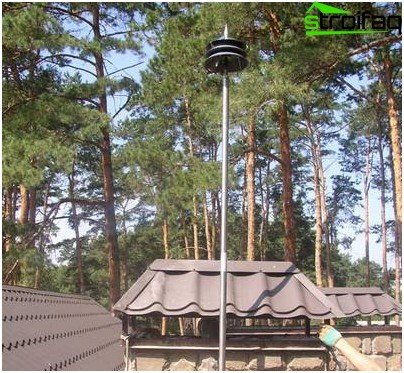

アクティブな避雷の原理は次のとおりです。避雷針は周囲の空気をイオン化し、避雷を遮断します。.

アクティブな避雷システムの残りの要素はパッシブと同じですが、その動作半径ははるかに大きく、最大100メートルです。この場合、家だけでなく近くの建物も保護されます。カントリーハウスのこのような避雷は、多くの国で非常に一般的です。しかし、それは受動的なものよりも費用がかかります.

避雷装置

落雷保護は、建物と建物内に住む人々の生命を落雷の有害な影響から保護する保護対策です。建物の避雷として、避雷針が使用されています.

避雷針 3つの主要な要素で構成されています：

• エアターミナル;
• ダウンコンダクター;
• グラウンドループ.

避雷針：さまざまなタイプ

家屋の屋根に設置された落雷を受ける金属導体です。屋根の最も高い場所に設置することが重要です。家が非常に大きい、または複雑な構造をしている場合、いくつかの避雷針を設置することは理にかなっています.

エアターミナルには、さまざまなタイプの設計があります。

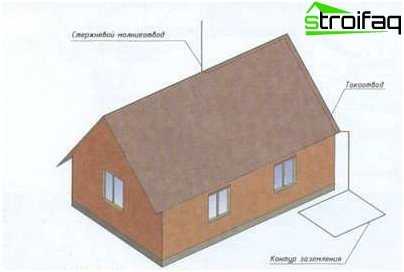

• 金属ピン 家の最高点に垂直に取り付けられた長さ0.2〜1.5メートル。それは煙突、屋根のスケート、またはテレビアンテナのマストにすることができます。それは金属でできており、空の下で酸化しにくい-銅や亜鉛メッキ鋼など。このタイプのエアターミナルの断面積は、少なくとも100 m2である必要があります（その形状が円形の場合、直径12 mmで十分です）。中空管を使用する場合は、上端を醸造する必要があります。この方法は、すべてのタイプの金属屋根に適しています。.

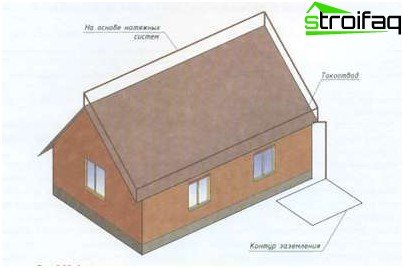

• 金属ケーブル,  屋根の尾根に沿って、1〜2メートルの高さで2つの木製の支柱に張られています。設計の信頼性を高めるために、金属製のサポートを使用できますが、この場合、絶縁体を使用してケーブルから絶縁する必要があります。この方法は、木造およびスレート屋根によく使用されます。.

• 避雷メッシュ, 家の屋根の尾根に沿って固定され、接地された導体が屋根の表面全体に伸びているため、タイルで作られた屋根に最適.

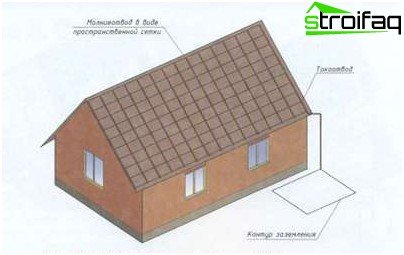

「空間セル」に基づく避雷針のスキーム

知っておくことが重要です！避雷針は、屋根上のすべての金属オブジェクトに接続する必要があります：ファン、側溝、階段.

屋根に避雷針を設置する代わりに、たとえば近くの木を使用することもできます（もちろん、家より10〜15m高い場合）。エアターミナルはその上部に取り付けられているため、クラウンよりも0.5メートル以上高くなります。.

さらに、エアターミナルは下降導体に接続されています.

ダウンコンダクターの機能と操作

ダウンコンダクタは、エアターミナルからグラウンドループに雷の電荷を迂回するように設計された避雷コンダクタの一部です。これは、エアターミナルに溶接された6mmの厚さの鋼線であり、エアターミナルと組み合わせて、20万アンペアの負荷に耐える必要があります。避雷のこれら2つのコンポーネント間の溶接は、留め具の弱体化またはそれらの間のギャップ（たとえば、雪の層の落下や強風など）を排除するために非常に信頼できるはずです。.

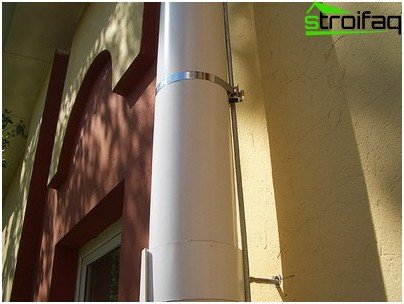

下降導体は、壁に沿って屋根から降ろされ、ブラケットで釘付けされて、地面に送られ、接地ループに送られます。下向きの導線が複数ある場合は、壁に沿って互いに25メートルの距離を置いて、窓やドアから可能な限り離します。それらは鋭く曲げることができないことを覚えておく必要があります（火花放電が発生し、その結果点火する場合があります）.

ルールによれば、下降導体は可能な限り短くする必要がありますが、同時に最大のリスクのある場所の近くに配置する必要があります：切妻の端、鋭い突起、ドーマー.

避雷システムの接地

避雷接地は、ダウンコンダクタとアースの確実な接触を提供するデバイスです。これは通常の回路です（家庭用電化製品の場合と同様）。3つの電極が相互に接続され、グラウンドに駆動されます。まあ、それがすでに利用可能な場合.

ルールによると、家電製品の接地と避雷は一般的です。そして、それがまだでない場合、製造することはそれほど難しくありません-接地電極の設計は非常に簡単です.

これを行うには、断面が50 mm2の銅または鋼-80 mm2を使用します。長さ3m、深さ0.8mの溝を掘り、その端で鋼棒を（完全にではなく）打ち込みます。鋼と溶接を使用して、これら2つのロッドを接続します。タップを家にこのデザインに溶接し、そこに下降導体を接続します。溶接スポットをペイントし、接地電極をトレンチの最下部までハンマーで叩きます.

知っておくことが重要です！ルールによれば、接地電極システムは、壁から1メートル以上、歩行者用の通路、ポーチ、および通路から少なくとも5メートルの距離に配置されます。.

システム要素を修正する方法

避雷針のロープとワイヤー、およびダウンコンダクターは、2つの方法でインストールされます。

• 張力システムを使用する;
• リモートクランプ付き.

避雷針を設置するための張力システムは、ケーブルが張られている家の壁と家の屋根の底部に剛性アンカーを設置して実行されます。彼らは特別なテンションクランプが装備されています。アンカー間の距離は最大20〜30メートルです。平らな屋根では、このような避雷針には、屋根の表面の上に（一定の距離で）それらを保持する距離要素（たとえば、プラスチックブラケット）が装備されています。.

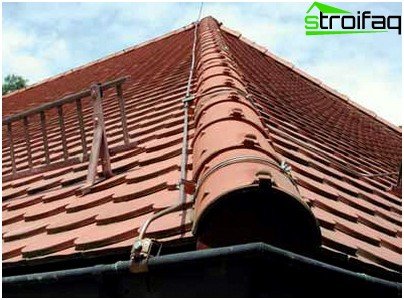

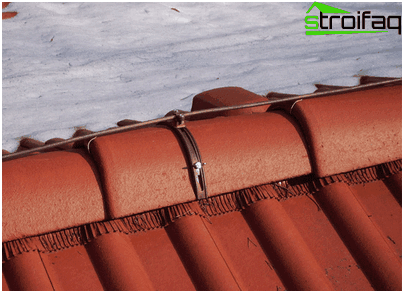

壁や平らな屋根では、ダボで固定された角度付きセルフロッククランプが使用されています。セラミックタイルで覆われた家の急な屋根では、クランプを固定するのははるかに困難です。棟タイルに形状とサイズが合う棟クリップを使用します。ちなみに、コテージが落雷から保護されているときに屋根の外観を損なうことがないように、そのようなクリップはタイルの色で選択できます.

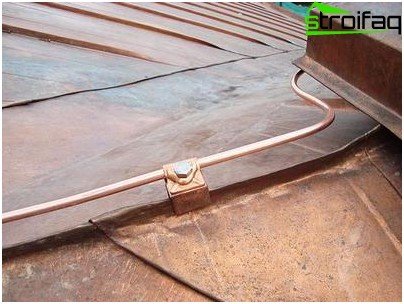

避雷針とダウンコンダクターは、相互に接続する必要があります。また、真鍮、銅、または亜鉛メッキ鋼製の特殊なネジクランプを使用して家の要素に接続する必要があります。.

いくつかの避雷のヒント

毎年、雷雨シーズンが始まる前に、必要に応じて交換して塗装するために、避雷針のすべての部品とその取り付け位置を検査する必要があります.

3年に1回、接続の保守性を確認し、接点をはがし、弱くなった接続を締めるか、交換する必要があります.

5年ごとに、接地電極を開き、接続の信頼性と腐食の深さを確認する必要があります。錆びた部分の断面が3分の1以上減少した場合は、交換する必要があります.

私たちは、民家の最も簡単で実績のある避雷システムについて説明しました。また、現在のところ、民間住宅の避雷は電力供給プロジェクトでは提供されていません（住宅の委託時に利用可能にする必要はありません）が、各所有者が設置の可能性を決定します.
