電気設備の接地と接地：機能、仕様、デバイス

電気設備の接地および接地

私たちの人生は、あらゆる種類の電化製品から切り離せません。電気機器の故障は頻繁に発生する完全に正常な現象であり、単一のデバイスが永久に、単一の誤動作なしに機能することはできません。私たちの仕事は、これらの電気機器を短絡または回路で発生する過負荷から、そして高電圧による身体の損傷から自分自身を保護することです。最初のケースでは、あらゆる種類の保護装置が役に立ちますが、接地と電気設備の接地を使用して人を保護します。これは電気の最も難しい部分の1つですが、これらの作業の違いは何か、どのような場合に特定の保護対策を適用する必要があるかを理解するように努めます.

コンテンツ

• 感電保護
• 接地とは？
• 接地システムの分類

• 非推奨のTN-Cシステム
• 古い家の近代化のためにTN-C-S
• TN-Sシステム仕様
• TTシステムの機能
• ITシステムの特徴的な違い

• 接地とは
• 接地と接地：違いは何ですか?
• 接地（接地）要件
• 何をいつ接地するか

感電保護

自動機械、プラグ、その他の保護装置が誤動作に反応せず、その結果、内部絶縁の破壊が形成されると、設備の金属ケースに電圧が上昇します。そのようなデバイスで人に触れると、筋肉の麻痺（電流強度が25〜25 mA）につながり、接触、不整脈、血流障害（50〜100 mA）、および死からの独立した分離が妨げられます。.

技術的特徴により電気設備の一部に通電する必要がある場合は、特別にカバー、バリア、メッシュバリアなど、一般に認められている安全対策に従ってそれらを密閉する必要があります。絶縁層が損傷したときの偶発的な感電を防ぐために、保護接地と接地が使用されます。接地と接地の違いを理解するには、それらが何であるかを知る必要があります.

接地とは？

多くの場合、初心者の電気技師は、接地と接地の違いをよく理解していません。接地とは、タッチ電圧を最小限に抑えるために電気設備をアースに接続することです。これは、分離されたニュートラルを持つネットワークにのみ適用されます。接地装置の設置の結果として、ハウジングに流れるほとんどの電流は接地部分に沿って流れる必要があり、その抵抗は回路の他の部分より小さくなければなりません.

しかし、これが唯一の接地機能ではありません。電気設備の保護接地も、その目的にどのように反する場合でも、緊急時の故障電流の増加に寄与します。抵抗値の高い接地スイッチを使用すると、事故電流が小さすぎて保護装置が作動せず、緊急時に設備が通電されたままになり、人や動物に大きな危険をもたらす.

導体を備えた接地スイッチは接地装置を形成します。実際には、これはユニットの導体部分を接地する導体（導体のグループ）です。目的によって、これらのデバイスは次のグループに分類されます。

• パルス雷電流の除去のための避雷。それらは避雷針と避雷器の接地に使用されます。
• 労働者、通常および緊急事態の両方で、電気設備の必要な動作モードを維持するため。
• 保護、デバイスの金属ケースの相線の破損から生じる電流による生物への損傷を防ぐため.

すべての接地導体は、自然と人工に分かれています.

1. 自然-これらはパイプライン、鉄筋コンクリート構造の金属構造、ケーシングパイプなどです。.
2. 人工接地導体は、この目的のために特別に構築された構造です。つまり、鋼棒と鋼帯、コーナー鋼、標準以下のパイプなどです。.

重要：自然接地としての使用、可燃性液体およびガスのパイプライン、耐腐食性絶縁材でコーティングされたパイプ、アルミニウム導体およびケーブルシースは適していません。住宅内の接地導体として水と加熱パイプを使用することは固く禁じられています.

接地システムの分類

接続方式とゼロ保護導体および現用導体の数に応じて、以下の電気設備用の接地システムを区別できます。

• TN-C;
• TN-C-S;
• TT
• それ.

システム名の最初の文字は、電源の接地のタイプを示しています。

• I-充電部は完全に地面から隔離されています。
• T-電源の中性点がアースに接続されています.

2番目の文字で、電気設備のオープン導電部分がどのように接地されているかを判断できます。

• N-電源の接地点との直接接続。
• T-地面への直接接続.

Nの直後の文字は、ハイフンを介して、保護PEを作成し、N中性線を機能させる方法を示します。

• C-導体の機能は1つのPEN導体によって提供されます。
• S-導体の機能は異なる導体によって提供されます.

非推奨のTN-Cシステム

このような電気設備の接地は、旧式の建物に普及している3相4線および単相2線ネットワークで使用されます。残念ながら、このシステムは、そのシンプルさとアクセシビリティにもかかわらず、高レベルの電気的安全性を達成することはできず、新しく建設された建物では使用されていません。.

古い家の近代化のためにTN-C-S

このタイプの電気設備の保護接地は主に、回路の入力デバイスで作業導体と保護導体が組み合わされている再構築されたネットワークで使用されます。つまり、このシステムは、TN-Cタイプの接地が使用されている古い建物内にコンピューター機器やその他の電気通信を配置することを計画している場合、つまりTN-Sシステムに移行する場合に使用されます。この比較的安価な回路は、高レベルのセキュリティを提供します。.

TN-Sシステム仕様

このようなシステムは、ゼロ導体と動作導体の位置によって区別されます。ここでそれらは別々に敷設され、中性保護導体PEは電気設備のすべての導電性部品をすぐに接続します。再接地を回避するには、基本的な接地を備えた変電所を配置するだけで十分です。さらに、そのような変電所は、ケーブルの入口から電気設備への接地装置までの最小導体長を達成することを可能にします.

TTシステムの機能

すべてのライブオープンパーツが直接アースに接続され、電気設備のアーススイッチが変電所ニュートラルのアーススイッチに電気的に依存しないシステムは、TTと呼ばれます。.

ITシステムの特徴的な違い

このシステムの違いは、電源のニュートラル電源を大地から隔離するか、高抵抗のデバイスを介してその接地を行うことです。この方法を使用すると、ケーシングまたは地面への漏れ電流を最小限に抑えることができるため、厳しい電気安全要件が設定されている建物で使用することをお勧めします。.

接地とは

ゼロ化は、通電されていない金属部品を、下降する三相電流源の接地された中性点、または単相電流発生器の接地された端子に接続することです。これは、絶縁破壊および電流がデバイスの非導電部分に到達したときに短絡が発生し、回路ブレーカーの急速なトリップ、ヒューズの溶断、または他の保護システムの反応を確実に行うために使用されます。主にアースされたニュートラルの電気設備で使用されます.

ラインにRCDを追加設置すると、相とゼロの作業ワイヤーの電流強度が異なるため、RCDが動作します。 RCDと回路ブレーカーの両方がインストールされている場合、故障により両方のデバイスが動作するか、より高速な要素が含まれます。.

重要：接地を設置するときは、短絡電流が必ずヒューズインサートまたは回路ブレーカーの溶解値に到達する必要があることを考慮する必要があります。そうしないと、回路を流れる短絡電流の自由な流れにより、損傷した部分だけでなく、すべてのゼロ化されたハウジングに電圧が発生します。さらに、この電圧の値は、中性線の抵抗と故障電流の積に等しくなるため、人命にとって非常に危険です。.

中性線の保守性は、最も注意深く監視する必要があります。それらが自動的にフェーズに接続されることが判明するため、そのブレイクにより、すべてのゼロ化されたケースに電圧が現れます。そのため、トリガーされたときにギャップを形成する保護装置（回路ブレーカーまたはヒューズ）を中性線に取り付けることは固く禁じられています。.

中性線断線時の感電防止のため、200mおきに再接地を行っています。同じ対策が端部と入口サポートで行われます。各再接地スイッチの抵抗は30オームを超えてはならず、そのようなすべての接地線の合計抵抗は10オームを超えてはなりません。.

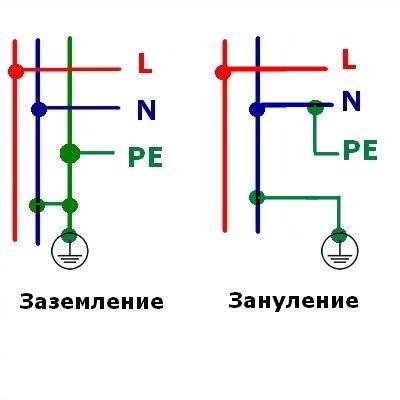

接地と接地：違いは何ですか?

接地と接地の主な違いは、接地時は電圧の急速な低下によって安全が確保され、接地時は、短絡と終端の間の期間に、ハウジングまたは電気設備のその他の部分への電流の破壊が発生する回路の一部を切断することによって安全が確保されることです。電源、電気設備エンクロージャの電位が低下します。そうしないと、電流放電が人体を通過します.

接地（接地）要件

ニュートラルが分離されているすべての電気設備では、保護接地が必ず実行され、地絡をすばやく検索することもできるはずです。.

デバイスに接地されたニュートラルがあり、その電圧が1000 V未満の場合、接地のみを使用できます。このような電気設備に分離変圧器を装備する場合、二次電圧は380 V以下、低下して-42 V以下でなければなりません。同時に、保護装置の定格電流が15 A以下の受電器のみが分離変圧器から供給されます。この場合、接地または接地は禁止されます二次巻線.

最大1000 Vの三相ネットワークの中性点が絶縁されている場合、変圧器巻線と低電圧側から中性線または相に取り付けられているブレークダウンヒューズ間の絶縁の損傷の結果として、このような電気設備をブレークダウンから保護する必要があります。.

何をいつ接地するか

保護接地と電気設備の接地は、次の場合に実行する必要があります。

1. 42 Vを超える定格電圧と110 Vを超える定格定格では、特に危険な屋外設置.
2. 380 Vを超える交流電圧とあらゆる電気設備で440 Vを超える一定.

電気設備、機器駆動装置、配電盤とパネルのフレームと金属構造、変圧器の二次巻線、ケーブルとワイヤーの金属被覆、ケーブル構造、バスバー、ダクト、ケーブルの接地, 鋼管配線 機構の可動部分にある電気機器.

住宅や公共の建物では、1300ワットを超える容量の電気器具は必然的に接地（接地）されます。吊り天井が金属製の場合、照明器具のすべての金属ケースを接地する必要があります。金属製の浴槽とシャワートレイは、金属導体で水道管に接続する必要があります。これは電位を等しくするために行われます。エアコン、電気ストーブ、および電力が1300 Wを超えるその他の電気器具のケースを接地するには、電源の中性線に接続された別の導体が使用されます。その断面と配電盤から敷設された相線の断面は等しくなければなりません.

接地または接地が必要な機器の完全なリストと、逆にこれらの保護対策を無視できるデバイスは、EMP（電気設備規則）に記載されています。ここでは、電気設備の接地に関するすべての基本的なルールを見つけることができます.

接地と接地装置は非常に責任のある仕事です。計算におけるわずかなエラーまたは重要ではないように見える要件の無視は、大きな悲劇につながる可能性があります。必要な知識と経験を持つ人だけが接地を実行する必要があります.
