井戸ポンプ場
カントリーハウスへの水の供給は、そもそも解決しなければならない主要かつ主要なタスクの1つです。自分の井戸やサイトの井戸は、輸入した水や隣人から完全に独立することを可能にします。井戸用の追加のポンプステーションまたは井戸用のポンプステーションは、民家に快適さと居心地のよさをもたらします。ポンプ場の設置は、一定の加圧水供給の問題に対する最も最適なソリューションであり、シャワー、自動洗濯機などの文明の利点を楽しむことができます.
コンテンツ
- 水の供給を整理するためのオプション
- ポンプ場の動作原理
- ポンプ場の取水量計算
- ユニットをウェルに接続する
- ポンプ場を井戸に接続する
水の供給を整理するためのオプション
自宅に給水を作成するためのいくつかのオプションがあります。それはすべて、水の入手方法に依存します。それは、井戸または井戸からの水であり、深さと生産性から、および井戸または井戸の水位からです。適切なポンプ場を選択するには、その設置、設備、運転条件の特徴を知っている必要があります。また、自宅での給水のための準備済みプロジェクトも必要です。.
どのタイプのポンプ場も同様の設計であり、1つまたは複数の井戸を通じて実行される水の取水方法、および動作特性によって、それらの間で異なります。完全に設置され稼働しているポンプ場には、ポンプ、油圧アキュムレータ（約80リットルの大容量タンク）、制御リレー、および接続ホースが含まれています。工場で組み立てられたそのような標準的なポンプ場は、カントリーハウスやコテージ向けの商品を専門とするほとんどすべての店で見つけることができます。.
ポンプ場の動作原理
現代のポンプ場は次のように動作します。起動後、ポンプはアキュムレータに水を送り込み、家にある給水システム全体に圧力をかけます。誰かがバスルーム、シャワー、または台所の皿洗いで蛇口の使用を開始するとすぐに、システム内の圧力は徐々に2.2 barに低下し、ポンプを作動させる圧力スイッチが作動します。次に、彼は再び水をタンクに送り込み、その損失を補い、圧力を3 barに上げます。その後、リレーが再び反応し、ポンプがオフになります。すべてが非常にシンプルで簡潔です。ポンプ場を円滑に稼働させるための主な条件は、電気と、取水口に十分な量の水があることです。.
ポンプ場の設計、手術台
ポンプ場はしばしば装備されています 一体型エジェクター付き自吸渦巻ポンプ. このタイプのポンプは、40 mからの高い給水ヘッドと最大9 mの吸引深度を備えています。このタイプのポンプの主な利点の1つは、システム内の空気に対する感度が低いことです。そのようなポンプの始動は難しくありません。フィラーキャップを開き、水が端に流れ出るまでポンプで水を満たし、キャップを閉じてポンプをオンにするだけです。ポンプが空気を送り出した後、システムに水を供給し始めます。余分な空気を取り除くには、ポンプ自体のタップまたはバルブを開くだけです。そのようなポンプを備えた井戸のためのポンプ場は、操作において最も効果的です.
また存在する 外部エジェクター付き自吸渦巻ポンプ. このようなポンプは、深井戸や井戸のポンプ場に設置されています。このタイプのポンプを備えた井戸やボアホールのポンプ場では、水深45メートルまで水を汲み上げることができます。このようなステーションは、表面または特別に指定された敷地内に設置され、2つのパイプに取り付けられたエジェクターが1つまたは複数の井戸に下げられます。パイプの1つはエジェクターに水を供給して吸引力を生み出すように設計されており、もう1つは水を上げるために設計されています。このタイプのステーションの欠点は、システム内の空気と汚染に対するポンプの感度が高いことです。利点は、そのようなステーションを家の中に置くことができ、イジェクターを家から20〜40メートルの距離にある井戸または井戸に下げることができることです。.
井戸やボアホールのポンプ場には、吸引リフトなどの特徴があります。一部のステーションは水深8メートルから水を持ち上げることができ、他のステーションは水深20〜45メートルから水を持ち上げることができます。ポンプの特性が8 mの吸引深さを示している場合、これは深さ15 mの井戸で使用できないことを意味するものではありません。必要な深さは、ウォーターミラーのレベル、より簡単には、この水を汲み上げることができるレベルによって決まります。帯水層は非常に深い場所にあり、地下水位は2〜6メートル以上になることがあります。そしてここでは、物理学の知識、つまり船舶を通信するルールが役立ちます。圧力下の深さからの水は、井戸内または地下水が位置するレベルまで上昇し、2〜6メートルのレベルに達します。.
地下水位が非常に深い地域や10m以上の井戸水では、水中ポンプが使用されています。そのようなポンプは、水位まで井戸の中に下げられ、それを汲み上げ、それを上げます。井戸の場合、ポンプも注入に十分な深さに設置されています。ポンプの吸込高さは、ほとんどの場合8 mであり、水をかなり高い高さに押すことができます。たとえば、深さ90 mの井戸では、ポンプは深さ60 mに設置されます。.
重要！あらゆるタイプのポンプ場を購入するときは、その構成に注意を払う必要があります。まず、これは逆止弁です。その存在は、ポンプ場をアイドル状態から保護し、サービス寿命を延ばします。次に重要な要素は入力フィルターです。その存在により、チェックバルブとポンプが砂や汚れの侵入を防ぎます。ポンプ、自動化パネル、油圧アキュムレータ、水接続ホースなど、他のすべての要素が含まれています.
ポンプ場の取水量計算
任意のタイプのポンプステーションを設置するには、まず、ウェルの生産性、ウォーターミラーのレベル、消費可能な水の量、システム内の圧力を確認する必要があります。井戸または井戸が家に途切れることなく水の供給を提供できるように、ポンプ場の生産性は井戸または井戸の生産性を超えてはならず、同時に可能な水流よりも大きくてはなりません。.
インストールされた要素のデータを合計することにより、すべての消費者をオンにしながら水の流れを得ることができます.
必要なデータを受け取ったら、パスポートに示されている適切なパラメータを使用して、ポンプ場の選択に進むことができます。.
重要！ウェルまたはウェルの生産性に関するデータは、経験的に取得できます。モーターポンプまたは従来の水上ポンプを設置し、生成された水の量を測定します。強い糸につながれたナットを下げて測定すると、鏡の高さがわかります。ウェルまたはウェルのパスポートがある場合、このデータはそこにあります.
ポンプ場を年間を通して使用する場合は、特別に指定されたユーティリティルーム内に配置するのが最適です。.
部屋の中では、パイプは取水口のすべてのポイントにルーティングされています。粗・純水浄化用フィルター、マノメーター、自動制御盤を即時設置.
ユニットをウェルに接続する
井戸を利用した住宅の給水は、以下のスキームで行われる。ユーティリティルームは、ポンプステーションが配置されている家の中または近くにあります。冬の作業では、室温が2°Cを下回ってはなりません。前述のように、ウェルは通常家から遠く離れているため、ウェルの場合はリモートエジェクター付きのポンプを使用することをお勧めします。.

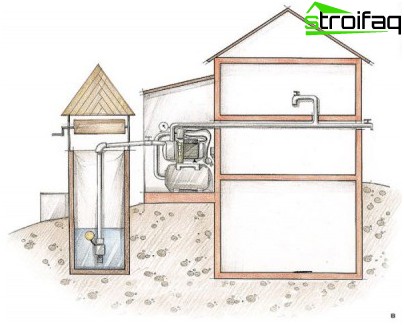

井戸ポンプ場
冬にパイプが凍結しないように保護するには、深さ1.8メートルの溝にパイプを置くことをお勧めします。吸込管にメッシュ入口フィルターを取り付け、ミラーのレベルより下に下げます。ポンプ前の入口に粗目フィルターと逆止弁を設置。ポンプ場の後、細かいフィルターを設置し、圧力計、圧力スイッチ、その他の配管を接続します。ステーションをコントロールパネルに直接接続する.
ポンプ場を井戸に接続する

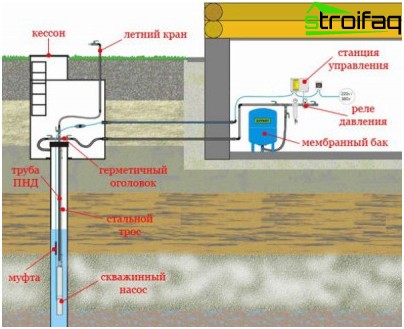

ポンプ場、井戸接続図
井戸が掘削された後、ケーシングは表面に残ります。さらに、井戸へのポンプステーションの接続は2つの方法で行くことができます。 1つ目は、井戸の上にユーティリティルームを建設することです。二つ目はケーソンの設置です。最初のケースでは、家から離れた場所にある部屋を暖房するのはやや不便です。冬は厳しいので、熱損失が大きくなります.
したがって、最適なソリューションは機器です。 ケーソン.

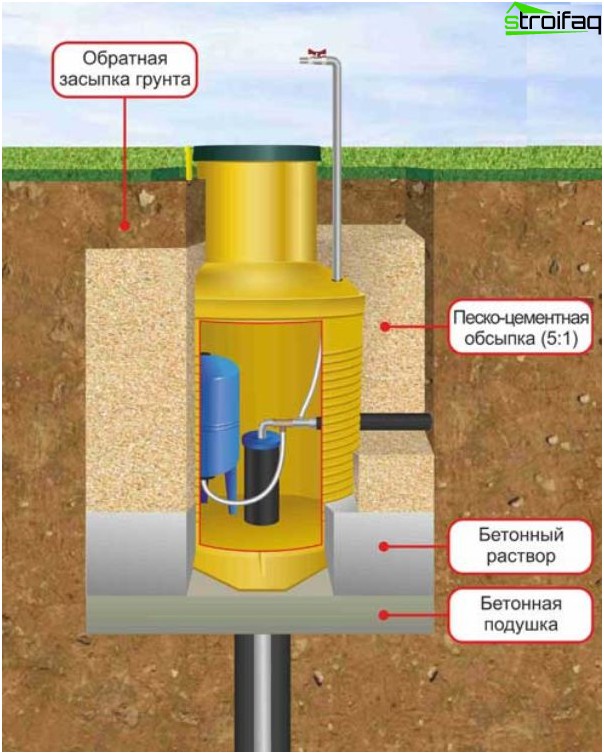

ポンプ場の保守と操作に最適なオプション-ケーソンへの設置
これを行うには、ケーシングをケーソン設備の深さ（通常は約2.5 m）まで掘り込み、コンクリートパッドを注ぎ、ケーソンを設置します。ケーソンの内側に約500mmが残るようにケーシングをカット。ケーソンから家まで、深さ1.8-2メートルのトレンチを掘って、水中パイプを入れました。ポンプステーションはケーソン内または家の中に設置できます。それはステーション自体のタイプによって異なります。ポンプが離れている場合、井戸にポンプ場を設置することは理にかなっています。次に、家のユーティリティルームには、油圧アキュムレータ、フィルタ、ステーションコントロールパネルのみがあります。.
現代の快適さは、洗濯機、シャワー、バス、家のトイレ、ボイラー、および文明の他の多くの利点の存在を意味します。以前は、インストールは不可能か困難でした。今日、さまざまなタイプのポンプ場とポンプの存在により、以前はアクセスできなかった快適さをカントリーハウスに提供できます.
