木造住宅での配線

今日、郊外の開発では、多くの利点があるため、木造建築の割合が増加しています。ただし、肯定的な特性に加えて、否定的な特性もあります。つまり、高速の燃焼性と燃焼性です。したがって、木造住宅の高品質の配線は非常に重要であり、設置作業には特別なスキルが必要です.

コンテンツ

• デザインは成功の基礎
• 外部配線、設置
• シールドへの機器の設置
• 内部ネットワークのレイアウト

• オープンインストール方法
• 非表示の配線機能

• デバイス、シールド、ケーブルのマーキング
• スイッチとソケットの取り付け
• 木製の表面の通路
• 電気ケーブルの選び方
• 配線抵抗測定

デザインは成功の基礎

木造建築の配線は、配線プロジェクトなどのドキュメントの作成から始まります。この段階で、電源ケーブルの敷設方法とスイッチ、調光器、ソケット、器具の設置方法を選択します。コテージでのより安全な生活は、選択した配線方法に依存するため、大きな責任を持ってこの職業に取り組む必要があります。.

まず、家のすべての部屋を調べ、スイッチ、調光器、ソケットの設置場所を示すために、電気設備会社の家の専門家を招待することをお勧めします。所有者は、木造住宅に配線を敷設するために使用する方法を決定する必要があります。このような建物では、ケーブルダクト、PVCダクト、波形および硬質PVCパイプ、金属パイプ、金属ホースを備えたベースボードに内部配線を敷設することが許可されています.

外部配線、設置

設計文書の承認後、電気工事が行われます。最も重要なタスクは、電力線から家に設置されたシールドまでケーブルを敷設することです。ケーブルを空中または地下に敷設します。詳細については、Googleに「木造住宅の写真の配線」と入力し、提案された結果を表示する必要があります.

気道は速くて経済的です。この場合、断面積とコア数が異なる自立型絶縁ケーブルが使用されます。ケーブルの選択は、電力と相数に依存します.

アンダーグラウンドテクニックはより労働集約的で高価ですが、多くの利点があります。ケーブルは地面に配置されているため、構造物の外観を損なうことはありません。ワイヤーの損傷の可能性が少ないため、ワイヤーの耐用年数は非常に長くなります。路線の地下装置には、木造住宅に電気を流す場合、電力用銅線を使用しています。.

シールドへの機器の設置

木製の建物の外部電気設備が完成したら、入力ケーブルを金属スリーブを通して部屋に通すのが通例です。電力を受け取って家の中で配電するには、入力配電パネルを使用します。これは、安全な場所に設置して自由にアクセスできるようにする必要があります。.

保護シャットダウン装置と回路ブレーカーがシールドに取り付けられています。自動化の選択には特に注意が払われます。有名で信頼できるメーカーのみの製品を使用することをお勧めします。.

内部ネットワークのレイアウト

木造コテージの内部配線は、居住者の安全の鍵と考えられています。未熟な配線は非常に頻繁に火災を引き起こします。木製構造の内部に配線を取り付けるには、オープンと非表示の2つの方法があります。これらの名前によって、これらのトランザクションの外観は理解できます。.

オープンインストール方法

2つの方法のうち、木造住宅で配線を開く方が安全です。加えて、そのような電気工事の実施はより安価です。建物の内面にワイヤーを敷き、天井、壁、その他の構造要素に取り付けます。ケーブルはさまざまな方法で非表示にできます。レトロケーブルを使用するか、PVCボックスに配置します。.

配線は自己消火性チャネルに敷設されています。そのような製品の近代的な品揃えでは、任意のデザインに対して、木をシミュレートするボックスの希​​望の色を選択できます。このような箱は通常、下見板張りや丸太でできた家で壁が平らな表面に使用されます。.

レトロ編組ケーブルを使用してコテージに配線することも、素材を外側に配置する方法の1つです。ケーブルはねじれたコードのように見え、セラミック絶縁体に取り付けられています。このケーブルは天然シルクと2つのPVCプラスチックでできた外部絶縁を備えているため、この設置方法は安全と見なされています。主な利点は、表面とケーブル間のギャップです。さらに、このタイプのワイヤーは、ログハウスを装飾することができます.

非表示の配線機能

隠された 電気配線 それは、住宅の近代化と修理の場合に電線に十分にアクセスできないこと、サービスの価格が高く、作業に必要な時間がはるかに長いことを特徴としています。しかし、顧客の大部分は、審美的な魅力を引用して、この手法を好みます。木製コテージの所有者は、インテリアを損なうことを望まず、電気パネルやワイヤーで家を飾る高価な外観.

木造住宅の隠された配線は、通常、住宅の組み立て段階で敷設されます。すべての安全基準に準拠するには、ケーブルを塗装された金属または亜鉛メッキされたパイプで囲む必要があります。照明器具、スイッチ、ソケットへのすべてのリフトは特別な穴で作られています.

木造住宅に電気ネットワークを設置する場合は、特定の要件を満たし、特別な材料を使用して最大限の安全性と火災に対する保護を確保することをお勧めします。木製の建物の床では、ケーブルは不燃性プラスチック製のパイプに配置され、パイプとケーブルに機械的影響がないことを確認します.

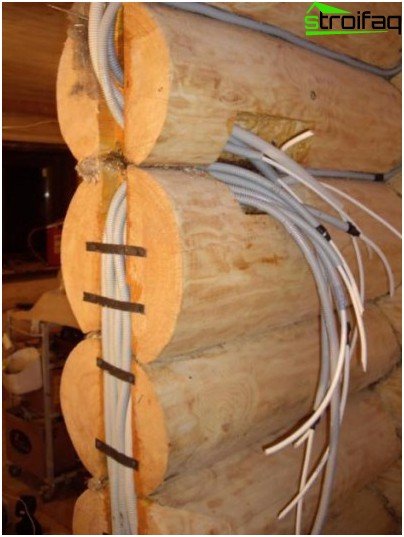

隠された配線は、接地された金属ホースと金属パイプに配置できます。ログハウスは「収縮」する可能性があるため、ログが金属ホースの配線に影響を与えないように、これを考慮することをお勧めします。ワイヤーは、特殊な金属スリーブを通して壁を通過します。どちらの配線方法にも長所と短所があるため、多くの場合、組み合わせ配線技術が実践されています.

デバイス、シールド、ケーブルのマーキング

電源プロジェクトが完了したら、ケーブルラインと、スイッチ、ソケット、調光器、配電盤、および器具の位置を示すマークを付ける必要があります。将来の作業をやり直す必要がないように、マーキングには注意が必要です. 電気配線 木造住宅では、ケーブルルートが家具の設置を妨げないように計画する必要があります.

ケーブルチャネル内のワイヤは、最も調和がとれて美しく見えます。あなたは木の色合いのどんな写真でも拾うことができます。このようなチャネルには、すぐにT型、プラグ、アダプタを購入する必要があります。これらの部品の価格はボックス自体の2倍ですが、ボックスの一貫性のない場所に完全に一致する人はいないため、コストを節約することはお勧めできません。.

チャンネルを購入するときは、壁の厚さとボックスロックに注意する必要があります。電気会社は、壁が薄く、ダブルロックのあるミニチュアボックスにワイヤーを取り付ける場合、チャンネルカバーが開いていると、ほとんどの状況で、そのようなボックスの配線のメンテナンスによってロックが壊れるとは考えていません。.

ボックスにケーブルを追加するには、新しいチャネルを購入し、電気配線とボックスを再実行する必要があります。ダブルロックには、蓋を開ける専用の工具を使用する必要がありますが、すべての電気技師がそのことについて考えるわけではありません。技術的に一貫したプロファイルジオメトリ、大きな壁、シングルロックのボックスを選択することをお勧めします.

スイッチとソケットの取り付け

木造住宅の配線図を検討し、ケーブル線のマーキングが完了すると、スイッチやソケットの配線を引き受けることができます。すべてのスイッチ、調光器とソケット、壁取り付け用燭台、照明器具には、電気設備製品の天井または壁に取り付けるための金属製のプラットフォームが必要です。.

すべてのサイトをインストールした後、ケーブルボックスのインストールに従事する必要があります。専門家の目がどれほど正確であっても、すべての電気工事はレベルを使用して実行する必要があります.

木製の表面の通路

すべての配線は、木製の壁、仕切り、基礎を通過し、ブッシングと呼ばれる金属製のパイプを介して行う必要があります。可燃性の壁を通してワイヤーの電気的設置を進める前に、それらに穴をあけ、金属のスリーブを穴に挿入して、その端が可燃性ベースの両側から1センチ以上延びるようにすることをお勧めします.

このような端のスリーブにはプラスチックスリーブが装備されており、電源システムの設置およびその後の操作中にワイヤが切断されないように保護する、つまりケーブルの絶縁を損傷から保護するように、特別な注意を払うことをお勧めします。この後、金属スリーブの端がボックスに入るようにケーブルチャネルを取り付ける必要があります。.

電気ケーブルの選び方

木造住宅に電気配線を設置するには、特定のケーブルが必要です。民家に電力を供給するための電線は、「燃焼をサポートしないケーブル」を意味する「NG」という指標と「削減された煙の排出」を表す「LS」という呼称で購入する必要があります。木造建築の配線では、既存のすべての火災安全要件を満たし、必要な品質証明書もすべて備えている電線を選択することが望ましい.

配線の断面の選択は、電気機器が消費する電力に直接依存します。デザイナーは通常、照明プロジェクトに3 x 1.5ミリメートル、コンセントグループに3 x 2.5ミリメートルを敷きます。電気コンロの電源を整理するには、断面が少なくとも6ミリメートルのワイヤーが必要です。ケーブルを節約しないことをお勧めします。コンセントラインは、同じグループにあるコンセントの最小数で計算する必要があります。シールドから4つのコンセントで構成されるユニットまでワイヤーが敷設されている場合、それ以外のものを接続することはお勧めしません。そうしてはじめて、配線は何年も続きます。ケーブルセクションと電化製品の電力の間のリンクは、それぞれの表に記載されています。.

配線抵抗測定

木造住宅の配線装置などの作業を行った後、すぐに配線の絶縁抵抗を測定する必要があります.

この操作は、設置時に導体の絶縁が損傷しないようにするために行われます。このような電気的測定は、木造住宅とその容易に燃えやすい土台を配線の短絡から保護するために3年に1回推奨されています。.

したがって、電気配線の設置の問題は次のとおりです。多くの場合、経験の浅い職人は、木造構造のケーブルは単純なアパートのケーブルと同じであると信じています。木で作られた建物の配線は、火災安全特性を強化する必要があるため、これは受け入れられません。上記の指示に従って設置作業を行うと、コテージ内の配線は何年も続きます.
